當前位置：染色機用調流式導布管發明介紹
發布時間：2020-03-31 23:34:00
無錫惠澤染色機生產廠家發明公開了一種實用新型染色機用調流式導布管，包括：管體，所述管體內具有內腔，所述管體一端為進水口，另一端為出水口，所述管體和內腔之間活動連接有多個流量調節板，所述流量調節板活動連接在管體上，一端伸出于管體，另一端伸出于內腔，所述內腔上還設置有多個穩流塊，所述穩流塊設置于流量調節板內側。通過上述方式，本實用新型染色機用調流式導布管，能夠自由調節流量，保證管內布匹運行平順，安全可靠，結構簡單。

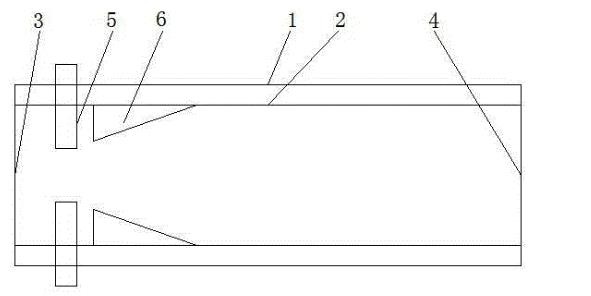

1.一種染色機用調流式導布管，其特征在于，包括:管體，所述管體內具有內腔，所述管體一端為進水口，另一端為出水口，所述管體和內腔之間活動連接有多個流量調節板，所述流量調節板活動連接在管體上，一端伸出于管體，另一端伸出于內腔，所述內腔上還設置有多個穩流塊，所述穩流塊設置于流量調節板內側。
2.所述流量調節板的數量為2個，所述流量調節板對稱設置在管體上。
3.所述穩流塊的橫截面呈三角形，所述穩流塊的數量為2個，所述穩流塊均勻間隔設置在內腔上。
4.所述流量調節板和管體之間通過密封條密閉連接。
5.所述管體為內部中控的圓柱形管體。
6.穩流塊。
